Taper Thermowell

Thermowell Bars

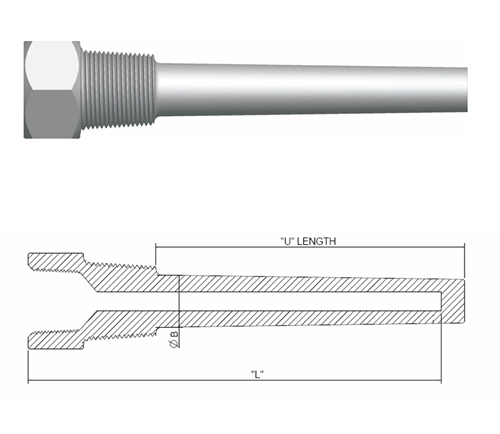

Taper Thermowell

Process connection	Part No.	Stem Length ‘L’		Insertion Length ‘U’		Diameter ‘B’		Overall Length O.A.L.
		In.	Mm.	In.	Mm.	In.	Mm.	In.	Mm.
3/4-14-NPT	TW-K-5921-34-04	4	102	2½	64	7/8	22	4¼	108
3/4-14-NPT	TW-K-5921-34-06	6	152	4½	114	7/8	22	6¼	159
3/4-14-NPT	TW-K-5921-34-7.5	7½	191	6	152	7/8	22	7¾	196
3/4-14-NPT	TW-K-5921-34-09	9	229	7½	191	7/8	22	9¼	235
3/4-14-NPT	TW-K-5921-34-12	12	305	10½	267	7/8	22	12¼	311
3/4-14-NPT	TW-K-5921-34-15	15	381	13½	343	7/8	22	15¼	387
3/4-14-NPT	TW-K-5921-34-18	18	457	16½	419	7/8	22	18¼	464
3/4-14-NPT	TW-K-5921-34-21	21	533	19½	495	7/8	22	21¼	540
3/4-14-NPT	TW-K-5921-34-24	24	610	22½	572	7/8	22	24¼	616
1-11½ -NPT	TW-K-5921-1-04	4	102	2½	64	1 1/16	27	4¼	108
1-11½ -NPT	TW-K-5921-1-06	6	152	4½	114	1 1/16	27	6¼	159
1-11½ -NPT	TW-K-5921-1-7.5	7½	191	6	152	1 1/16	27	7¾	196
1-11½ -NPT	TW-K-5921-1-09	9	229	7½	191	1 1/16	27	9¼	235
1-11½ -NPT	TW-K-5921-1-12	12	305	10½	267	1 1/16	27	12¼	311
1-11½ -NPT	TW-K-5921-1-15	15	381	13½	343	1 1/16	27	15¼	387
1-11½ -NPT	TW-K-5921-1-18	18	457	16½	419	1 1/16	27	18¼	464
1-11½ -NPT	TW-K-5921-1-21	21	533	19½	495	1 1/16	27	21¼	540
1-11½ -NPT	TW-K-5921-1-24	24	610	22½	572	1 1/16	27	24¼	616
